Гидромоторы аксиально-поршневые серии Г15-2..Р

гидромотор Г15-23РГидромоторы нерегулируемые аксиально-поршневые типа Г15-2..Р в основном используются в станочных гидроприводах.

Предназначены для бесступенчатого регулирования скоростей, работы в системах, где требуется реверсирование, частое включение, автоматическое и дистанционное управление.
Гидромоторы работают на минеральных маслах с вязкостью от 10 до 200 сСт, при температуре масла от +10 до +60оС и температуре окружающей среды от 0 до +45оС.

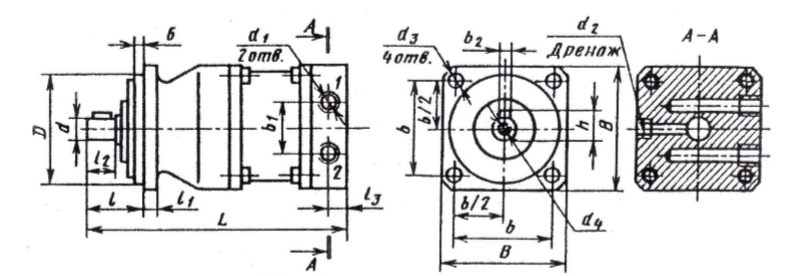

габаритные размеры гидромоторов Г15

Таблица размеров, гидромоторы серии Г15-2хР (мм)

Типоразмер

D (h6)

d (h6)

d1

d2

d3

d4

L

l

l1

l2

l3

B

b

b1

b2 (h9)

h

Г15-21Р

70

14

К3/8″

К1/8″

7

М6

168

37

10

20

11

80

64

39

5

16

Г15-22Р

80

18

К1/2˝

К1/4˝

9

203

45

25

13,5

92

72

45

6

20,5

Г15-23Р

100

22

К3/4″

11

244

54

14

30

18

110

92

52

24,5

Г15-24Р

120

32

К1″

К3/8″

13

М10

308

70

16

42

19

132

108

65

10

35

Г15-25Р

140

42

К11/4″

398

88

20

58

25,5

162

138

85

12

45



Основные технические параметры гидромоторов серии Г15

Параметр

Г15-21Р

Г15-22Р

Г15-23Р

Г15-24Р

Г15-25Р

Рабочий объем, см3

11,2

20

40

80

160

Номинальный расход, л/мин

10,8

19,2

40

77

154

Давление на входе, МПа:

- номинальное

- максимальное

- минимальное



6,3

12,5

0,5

Давление на сливе, МПа:

- максимальное (при отсутствии   нагрузки)

 -минимальное



6,3

0,08



6,3

0,1



6,3

0,15

Номинальный перепад давлений ∆р ном, МПа

6,22

6,2

6,15

Крутящий момент, Н·м, не менее:

- номинальный М ном

- страгивания при ∆р ном



9,6

8,6



17

15,4



34

31



68

61



136

122

Частота вращения, мин-1:

- номинальная

- максимальная

- минимальная:

при ∆р ном и регулировании:

на входе

на выходе

при перепаде давлений ≤ 0,4 ∆ рном

960

2400



40

80

16

960

2100



30

60

8

960

1800



20

40

4

960

1500



20

40

2

960

1300



20

40

1,2

Эффективная мощность номинальная, кВт

0,96

1,7

3,4

6,8

13,6

Полный КПД, не менее

0,88

0,89

0,9

Момент инерции вращающихся масс, кг·м2

0,0004

0,0011

0,0035

0,0075

0,025

Утечка масла в дренаж, см3/мин, не более

100

120

180

250

500

Допустимая нагрузка на вал, Н:

радиальная

осевая



250

25



420

40



800

80



1250

125



2500

250

Масса, кг

4

6,1

10,6

19

37,3

Примечания:

1.  Максимальное давление в дренажной линии 0,05 МПа.

2.  Допустимая частота реверсов 20 в минуту.

3. При частоте вращения больше номинальной давление в сливной линии должно быть  рсл = рсл min (n/960)2.

4. Продолжительность работы гидромотора при максимальном давлении не должна превышать 0,5 % от общей продолжительности работы.

5. При работе гидромоторов с частотой вращения больше номинальной перепад давлений должен быть уменьшен с таким расчетом, чтобы мощность не превышала максимальную.

Цены на гидромоторы серии Г15 в рублях (внимание: стоимость на гидромоторы указана справочно)

Наименование гидромотора

Цена в руб, без учета НДС

Цена в руб, с учетом НДС

Г15-21Р

4770,00

5628,60

Г15-22Р

4900,00

5782,00

Г15-23Р

7880,00

9298,40

Г15-24Р

12190,00

14374,20

Г15-25Р

12500,00

14750,00
